النمذجة والمسح ثلاثي الأبعاد
النمذجة ثلاثية الأبعاد هي استخدام برامج ثلاثية الأبعاد لإنشاء نماذج من الكائنات، وفي النهاية محاكاة كائنات أو مشاهد ثلاثية الأبعاد حقيقية في الكمبيوتر. الخطوة الأساسية في تحقيق تكنولوجيا الطباعة ثلاثية الأبعاد، سواء كان ذلك في الإبداع الثقافي، أو أفلام الرسوم المتحركة، أو الصناعة الطبية، أو صناعة البناء، أو التصنيع الصناعي، أو صناعة الأغذية، وما إلى ذلك، إذا كنت ترغب في طباعة شيء ما، فيجب عليك إجراء نموذج ثلاثي الأبعاد قبل أن تتمكن من استخدامه طابعة ثلاثية الأبعاد لبناء الكائن تتم طباعة وتشكيل بيانات القالب. يمكن استخدام أي برنامج تصميم ثلاثي الأبعاد لتصميم نماذج ثلاثية الأبعاد، وطالما تم تصميمه باستخدام برنامج مناسب لخصائص تكنولوجيا الطباعة ثلاثية الأبعاد، أي برنامج يمكنه الإخراج أو التحويل إلى تنسيق STL، يمكن تحقيق أفضل النتائج.
وظائف وتطبيقات برنامج النمذجة ثلاثية الأبعاد:
هناك نوعان رئيسيان من برامج النمذجة ثلاثية الأبعاد:
أحدهما مخصص للإبداع الفني والتصميم، مثل الفنون الزخرفية، ونماذج المؤثرات الخاصة للأفلام، وشخصيات الرسوم المتحركة، وشخصيات الدمى، والإبداع الثقافي؛
والآخر ينتمي إلى فئة تصميم المنتجات الصناعية.
بالطبع، هناك برنامج آخر للنمذجة ثلاثية الأبعاد ذو قيمة خاصة يسمى Rhion، والذي لا يستخدم فقط للتصميم الصناعي والتصميم الميكانيكي مثل CAD وCAM، ولكن يمكنه أيضًا إنشاء نماذج ثلاثية الأبعاد ممتازة لتصميم الرسوم المتحركة والمؤثرات الخاصة للأفلام وثلاثية الأبعاد. إنتاج الرسوم المتحركة الأبعاد.
1. برامج النمذجة الفنية والتصميمية ثلاثية الأبعاد

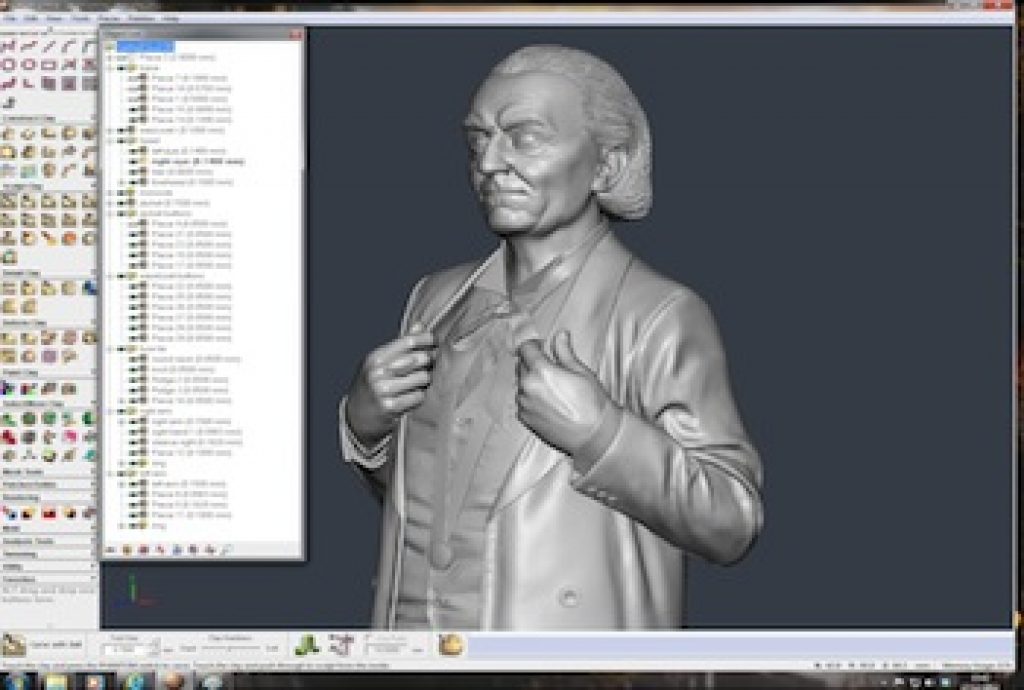

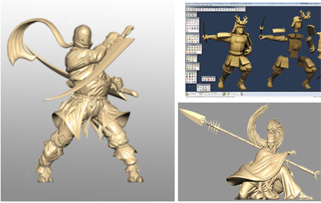

يمكنه عمل مخططات تفصيلية دقيقة عن طريق ضبط النقاط والخطوط والأسطح وما إلى ذلك لإكمال التصميم بشكل أوثق، أي لتصميم رسومات هيكلية معقدة للعملية. يمكنه عرض الكائنات بشكل مثالي وإجراء التحولات بسلاسة شديدة. يتضمن برنامج التصميم الفني بشكل أساسي: إنتاج الرسوم المتحركة لأفلام MAYA وصناعات الرسوم المتحركة المعمارية والتلفزيونية والترفيهية بتقنية 3Dmax. يعد Modo برنامجًا ثلاثي الأبعاد شاملاً يحتوي على العديد من النماذج الفنية المتقدمة ثلاثية الأبعاد الشخصيات قوية.
2. برنامج النمذجة ثلاثية الأبعاد لتصميم المنتجات الصناعية
من أشهرها: Sketchup، وSolidworks، وPROE، وUG، التي تستخدم المعلمات لنمذجة الكائنات تحليليًا، وإنشاء نماذج ثلاثية الأبعاد مباشرة من خلال تصميم المعلمات.
- Blender هو برنامج رسم ثلاثي الأبعاد مجاني ومفتوح المصدر مع وظائف قوية ودعم عبر الأنظمة الأساسية لجميع أنظمة التشغيل الرئيسية. يوفر أدوات إنشاء ثلاثية الأبعاد شاملة ودعمًا عبر الأنظمة الأساسية؛ توفر البنية ثلاثية الأبعاد عالية الجودة عملية إنشاء سريعة وفعالة؛
- Sketchup هو برنامج نموذجي تفاعلي مجاني ثلاثي الأبعاد من Google، وهو ليس مناسبًا للمستخدمين المتقدمين فحسب، بل للمبتدئين أيضًا. إنه أكثر سهولة وأبسط من برامج CAD، لذلك يمكن للمبتدئين اختيار Sketchup.
- برنامج SolidWorks قوي وسهل التعلم والاستخدام، والابتكار التكنولوجي هو الخصائص الثلاث الرئيسية لـ Solidworks. توفر SolidWorks مجموعة كاملة من الواجهات الديناميكية وعناصر التحكم في سحب الماوس، مما يقلل من مربعات الحوار الزائدة عن الحاجة ويتجنب فوضى الواجهة؛ ويتم استخدام خصائص مسؤول SolidWorks لإدارة عملية وخطوات التصميم بأكملها بكفاءة، وتتضمن خصائص المسؤول جميع بيانات التصميمات والمعلمات، وهي سهل التشغيل ولديه واجهة بديهية؛ يمكن لمدير الموارد في SolidWorks إدارة ملفات CAD بسهولة، وتوفر قوالب الميزات بيئة جيدة للأجزاء القياسية والميزات القياسية؛ يسمح محاكي AutoCAD المقدم من SolidWorks لمستخدمي AutoCAD بالحفاظ على عادة الرسم الأصلية تم نقله بسلاسة من التصميم ثنائي الأبعاد إلى التصميم الصلب ثلاثي الأبعاد.
- UG وPROE UG هو برنامج CAD/CAE/CAM متطور لصناعة التصنيع. يستخدم للانخراط في مجالات مثل التصميم الصناعي والتصميم الميكانيكي التفصيلي والتصنيع الهندسي. PROE أضعف قليلاً من UG إذا كان PROE يستطيع القيام بذلك، فمن المؤكد أن UG يمكنه القيام بذلك. من الجيد استخدام UG للأسطح المنحنية الدقيقة.

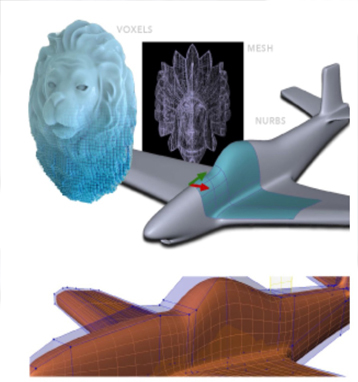

طرق النمذجة ثلاثية الأبعاد والقضايا التي يجب ملاحظتها
نظرًا للقيود التي يفرضها أداء الكمبيوتر، كلما كان النموذج أكثر تعقيدًا وزاد عدد وجوهه، زادت صعوبة تحقيق تأثيرات الوقت الفعلي عند الرسم. إذا كان الأداء في الوقت الفعلي سيئًا للغاية، فسيكون من غير المقبول القيام بذلك المراقب. في عملية النمذجة، بالإضافة إلى اختيار برامج النمذجة، يجب أيضًا مراعاة أداء الكمبيوتر والإحساس البصري للأشياء التي تم إنشاؤها. القضايا الرئيسية التي يجب الاهتمام بها هي:
- تحديد البيانات والعمليات ذات الصلة؛
- فحص الأمن والنسخ الاحتياطي؛
- حدد تقنية تخزين البيانات.
باختصار، كلما كانت الكائنات المبسطة أكثر حيوية وتعقيدًا، زادت أهمية نمذجتها باستخدام برامج التصميم ثلاثية الأبعاد. المبتدئين يختارون 3DMAX وMAYA. لتصميم كائنات مجمعة أو تصنيع كائنات بدقة، استخدم البرامج الهندسية ثلاثية الأبعاد.
المسح ثلاثي الأبعاد
المسح ثلاثي الأبعاد هو عملية الحصول على نماذج CAD للمنتج من النماذج المادية الموجودة (المنتجات الموجودة، اللمس اليدوي، المنحوتات الطينية، إلخ)، أي باستخدام الماسح الضوئي ثلاثي الأبعاد 3D scan والتقنيات الرقمية المختلفة وتقنيات CAD عملية إعادة استخدام 3D تتميز برامج إنشاء نماذج CAD واستنساخ المنتجات المادية أو إنشاؤها بأنها سريعة ومريحة وبديهية، وهي مناسبة بشكل خاص لتصميم المنتجات ذات الأشكال الهندسية المعقدة والعديد من الأسطح الحرة. تصميم المسح ثلاثي الأبعاد، ويسمى أيضًا الهندسة العكسية.
نحن نستخدم ماسحات ضوئية ثلاثية الأبعاد متقدمة ولدينا فرق خدمة المسح ثلاثي الأبعاد والهندسة العكسية والكشف العكسي الأكثر اكتمالاً. كما يوفر أيضًا خدمات القياس وبناء الأسطح ثلاثية الأبعاد واختبار المنتج.
ماسح ضوئي Atos 3D عالي الدقة على مستوى U
أعلى دقة يمكن أن تصل إلى 0.007 مم، وقياس الأجزاء بأحجام مختلفة. عند استخدام أعلى دقة، يمكنك التقاط التفاصيل الدقيقة للأجزاء الصغيرة التي يصل حجمها إلى 38 مم، أو التعامل مع المسح الضوئي السريع للغاية للأجسام الكبيرة التي يصل حجمها إلى 2 متر. ويمكنه أيضًا قياس الأجسام التي يصل حجمها إلى 30 مترًا مع الحفاظ على دقة محلية عالية للغاية.
يمكنه إجراء فحص بالحجم الكامل، والتحقق من الأبعاد، والهندسة العكسية، ويمكن استخدامه مباشرة للنماذج الأولية السريعة، والطباعة ثلاثية الأبعاد أو النقش الدقيق. لإرضاء العملاء المتميزين، يلزم نسخ المنتج وتصميمه واختباره بدقة عالية.
- نقاط القياس: 2×5000 000
- منطقة القياس: 38×29-2000x1500mm2
- قياس مسافة النقطة 0.01-0.62 مللي متر
ماسح ليزري ذكي ثلاثي الأبعاد
ذكية، محمولة، عالية الدقة حقًا، دقة قياس صناعية 0.02 مم دقة 0.05 مم، شهادة يمكن تتبعها من طرف ثالث
مسح الكائنات في جميع الاتجاهات. غير مقيد بحجم المكون أو المادة أو اللون أو التعقيد وما إلى ذلك.
يعمل إنشاء الشبكة الذكية والتكامل السلس مع البرامج ثلاثية الأبعاد السائدة على تحسين كفاءة العمل. يتم استخدامه في محاكاة التصميم العكسي، ومراقبة الجودة، والصيانة والإصلاح، وحماية التراث الثقافي، والوسائط المتعددة للأفلام والتلفزيون، وتطبيقات VR AR، والتعليم، وإعادة التأهيل الطبي.
- منطقة المسح: 275 × 250 ملم
- سرعة القياس: 480.000 قياس/ثانية
- القرار: 0.05
- الدقة: 0.02 ملم
- دقة الحجم: 0.02 مم/م
- عمق المجال: 250 ملم
- تنسيق الإخراج: .stl، .ply، .txt، .asc، .xyz
عكس الكشف ثلاثي الأبعاد
الجمع بين القياس البصري والاتصال
باستخدام مجسات الاتصال، يمكن إكمال مهام مثل قياس المناطق التي يصعب قياسها، والمقارنة المباشرة مع بيانات CAD، والكشف عن البدائيات، والقياس السريع لنقطة واحدة، والمحاذاة عبر الإنترنت بسرعة وفعالية.
يستخدم نظام القياس التصويري التلقائي كاميرا تصوير مساحي عالية الدقة تصل دقتها حاليًا إلى 29 مليون بكسل وهي مجهزة بنظام بصري مطور خصيصًا لتوسيع نطاق القياس بشكل فعال وتقصير مسافة العمل.
برنامج تطبيقي متكامل وقابل للتتبع للقياس والفحص
يتم استخدام برنامج التتبع للتحكم في رأس القياس، ومعالجة السحب النقطية ثلاثية الأبعاد، وتحرير ومعالجة البيانات المختلفة، وما إلى ذلك.
نظام المسح المحمول لجسم الإنسان ثلاثي الأبعاد
يستخدم نظام المسح ثلاثي الأبعاد الذي تم تطويره بشكل مستقل كاميرا تصوير مساحي عالية الدقة لإكمال المسح الضوئي والتسجيل بالألوان الكاملة لجسم الإنسان بأكمله وأي حركات وتعبيرات بسرعة تصل إلى 0.01 ثانية، ويمكن استخدامه للطباعة ثلاثية الأبعاد للنماذج كاملة الألوان.
التصوير المقطعي الصناعي
إنها طريقة قياس متقدمة غير مدمرة وغير متصلة، ولا يمكنها فقط الحصول على بيانات السطح الخارجي للمنتج، ولكن أيضًا بيانات بنية التجويف الداخلي للمنتج.
